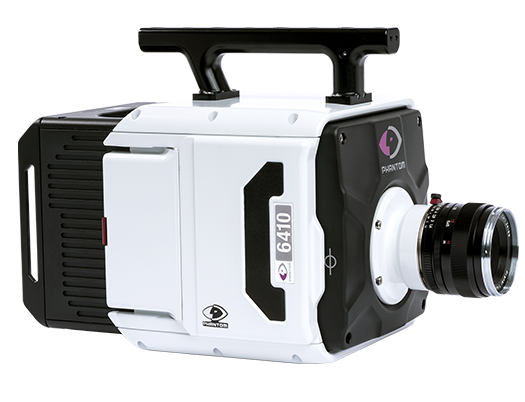

Camera tốc độ cao TMX 6410

Camera tốc độ cao Phantom TMX 6410 được thiết kế cho những trường hợp cần xử lý hình ảnh với tốc độ cực cao. Cảm biến CMOS tốc độ cao ánh sáng mặt sau (BSI) được thiết kế để chụp ảnh tốc độ cao, cho kết quả chính xác nhất. Trong cảm biến BSI, các thành phần kim loại có thể chặn ánh sáng tới từ các điot quang được đặt ở mặt sau của cảm biến, và có thể được thiết kế để giảm chi phí xử lý, giúp tăng sức mạnh của TMX.
Phantom TMX 6410 1-Mpx cung cấp độ phân giải lớn cho các ứng dụng cần tốc độ khung hình cao

  • Đạt 65,940 fps ở độ phân giải 1280 x 800

TMX 6410 có thể truy cập vào tất cả các tính năng Phantom truyền thống giúp sử dụng máy dễ dàng, đảm bảo rằng các nhà nghiên cứu nhiều ngành công nghiệp và ứng dụng khác nhau có các công cụ họ cần để thực hiện các thí nghiệm thành công.
Ngàm ống kính có thể thay đổi (PL, C, M42 và Canon EOS) có sẵn để giúp tùy chỉnh cùng một máy cho nhiều nhu cầu sử dụng khác nhau.

Thông lượng/Tốc độ

  • 64 Gpx/giây
  • Tốc độ khung hình nhỏ nhất là 100 fps

Phơi sáng

  • Phơi sáng tiêu chuẩn tối thiểu là 1.04 μs, và tối thiểu là 95 ns với tùy chọn phơi sáng NHANH 95 ns, hoặc là tối thiểu 38 ns với tùy chọn phơi sáng NHANH 38 ns (tất cả các tùy chọn đều bị kiểm soát xuất khẩu)
  • Màn trập điện tử toàn cầu
  • Dải động cực đại (EDR)
  • Tự động phơi sáng
  • Chỉ số phơi sáng (E.I.) áp dụng cho việc điều khiển ISO
  • Chế độ tắt màn trập dành cho PIV

Bộ nhớ

  • RAM tốc độ cao trong máy: 128 GB, 256 GB, 512 GB
  • Lên tới 511 vùng bộ nhớ
  • CineMag V dành cho lưu trữ không biến động (2 TB, 8 TB)

Thời gian ghi

  • 5 giây ở tốc độ khung hình tối đa, 12 bit, độ phân giải 1280 x 800 và bộ nhớ trong tối đa
  • Có thể ghi hình lâu hơn ở độ phân giải thấp hơn và ghi trực tiếp vào CineMag ở tốc độ khung hình thấp hơn

Các tính năng đặc biệt

  • Chuẩn Ethernet 10 Gb
  • Chế độ Gộp điểm ảnh cho độ phân giải theo chiều dọc gấp đôi ở tốc độ khung hình cao (Đầu ra đơn sắc)
  • Khả năng tương thích CineMag V
  • Chế độ đa hình ảnh lên tới 511 phân vùng bộ nhớ
  • Ghi hình liên tục
  • Đồng bộ hóa để kích hoạt
  • Chế độ tắt màn trập cho phép phơi sáng PIV
  • IRIG vào/ra (điều chỉnh hoặc không điều chỉnh)
  • DHCP hoặc địa chỉ IP thứ cấp
  • I/O có thể lập trình – Chỉ định và xác định tín hiệu camera
  • Có khả năng nâng cấp chương trình cơ sở tại hiện trường

Kích hoạt

  • Vị trí kích hoạt có thể lập trình (ghi trước/sau khi kích hoạt)
  • Tiêu chuẩn tự động kích hoạt dựa trên hình ảnh
  • Kích hoạt từ phần mềm
  • Kích hoạt phần cứng BNC

Kết nối

  • Gb Ethernet (tiêu chuẩn)
  • Tiêu chuẩn Ethernet 10 Gb để kiểm soát và tải dữ liệu
  • Wifi qua USB Dongle để điều khiển (tùy chọn đặt hàng từ nhà máy khi tắt Wifi)

Video đầu ra

  • Cổng 2X 3G HD-SDI
  • Hỗ trợ lên tới 1080p60

Ống kính

Tiêu chuẩn ngàm F của Nikon, hỗ trợ ống kính loại F & G

  • Tùy chọn ngàm Canon EOS
  • Tùy chọn ngàm PL
  • Tùy chọn ngàm C
  • Tùy chọn ngàm M42

(không bao gồm ống kính)

Nguồn điện

  • Bộ nguồn điện 100 – 240 VAC, 400 Watt đi kèm
  • Nguồn điện thứ cấp 20 – 28 VDC đi vào từ mặt sau

Các linh kiện đi kèm

  • Nguồn điện 400W có cáp XLR
  • Cáp Ethernet chắc chắn
  • Cáp BNC
  • Phần mềm Phantom PCC
  • Hướng dẫn sử dụng
  • Hộp đựng có lót xốp định hình

Các tùy chọn

  • Chế độ FAST
  • Ngàm Canon EOS
  • Ngàm Canon EOS
  • Ngàm PL
  • Ngàm M42

Các phụ kiện thông thường

  • Đèn LED
  • CineMag V
  • CineStation IV
  • Màn hình video để điều khiển trực tiếp trên Camera

Thông số kỹ thuật

Chế độ Tiêu chuẩn
Độ phân giải FPS
1280 x 800 65.940
1280 x 192 267.640
1280 x 128 395.650
1280 x 64 736.280
1280 x 64* 758.330
1280 x 32* 1.516.000
Chế độ Gộp điểm ảnh
Độ phân giải FPS
640 x 384 267.640
640 x 320 325.000
640 x 256 395.650
640 x 192 535.290
640 x 128 736.280
640 x 128* 758.330
640 x 64* 1.516.600

Thông lượng/Tốc độ

  • 64 Gpx/giây
  • Tốc độ khung hình nhỏ nhất là 100 fps

Phơi sáng

  • Phơi sáng tiêu chuẩn tối thiểu là 1.04 μs, và tối thiểu là 95 ns với tùy chọn phơi sáng NHANH 95 ns, hoặc là tối thiểu 38 ns với tùy chọn phơi sáng NHANH 38 ns (tất cả các tùy chọn đều bị kiểm soát xuất khẩu)
  • Màn trập điện tử toàn cầu
  • Dải động cực đại (EDR)
  • Tự động phơi sáng
  • Chỉ số phơi sáng (E.I.) áp dụng cho việc điều khiển ISO
  • Chế độ tắt màn trập dành cho PIV

Bộ nhớ

  • RAM tốc độ cao trong máy: 128 GB, 256 GB, 512 GB
  • Lên tới 511 vùng bộ nhớ
  • CineMag V dành cho lưu trữ không biến động (2 TB, 8 TB)

Thời gian ghi

  • 5 giây ở tốc độ khung hình tối đa, 12 bit, độ phân giải 1280 x 800 và bộ nhớ trong tối đa
  • Có thể ghi hình lâu hơn ở độ phân giải thấp hơn và ghi trực tiếp vào CineMag ở tốc độ khung hình thấp hơn

Các tính năng đặc biệt

  • Chuẩn Ethernet 10 Gb
  • Chế độ Gộp điểm ảnh cho độ phân giải theo chiều dọc gấp đôi ở tốc độ khung hình cao (Đầu ra đơn sắc)
  • Khả năng tương thích CineMag V
  • Chế độ đa hình ảnh lên tới 511 phân vùng bộ nhớ
  • Ghi hình liên tục
  • Đồng bộ hóa để kích hoạt
  • Chế độ tắt màn trập cho phép phơi sáng PIV
  • IRIG vào/ra (điều chỉnh hoặc không điều chỉnh)
  • DHCP hoặc địa chỉ IP thứ cấp
  • I/O có thể lập trình – Chỉ định và xác định tín hiệu camera
  • Có khả năng nâng cấp chương trình cơ sở tại hiện trường

Kích hoạt

  • Vị trí kích hoạt có thể lập trình (ghi trước/sau khi kích hoạt)
  • Tiêu chuẩn tự động kích hoạt dựa trên hình ảnh
  • Kích hoạt từ phần mềm
  • Kích hoạt phần cứng BNC

Kết nối

  • Gb Ethernet (tiêu chuẩn)
  • Tiêu chuẩn Ethernet 10 Gb để kiểm soát và tải dữ liệu
  • Wifi qua USB Dongle để điều khiển (tùy chọn đặt hàng từ nhà máy khi tắt Wifi)

Video đầu ra

  • Cổng 2X 3G HD-SDI
  • Hỗ trợ lên tới 1080p60

Ống kính

Tiêu chuẩn ngàm F của Nikon, hỗ trợ ống kính loại F & G

  • Tùy chọn ngàm Canon EOS
  • Tùy chọn ngàm PL
  • Tùy chọn ngàm C
  • Tùy chọn ngàm M42

(không bao gồm ống kính)

Nguồn điện

  • Bộ nguồn điện 100 – 240 VAC, 400 Watt đi kèm
  • Nguồn điện thứ cấp 20 – 28 VDC đi vào từ mặt sau

Các linh kiện đi kèm

  • Nguồn điện 400W có cáp XLR
  • Cáp Ethernet chắc chắn
  • Cáp BNC
  • Phần mềm Phantom PCC
  • Hướng dẫn sử dụng
  • Hộp đựng có lót xốp định hình

Các tùy chọn

  • Chế độ FAST
  • Ngàm Canon EOS
  • Ngàm Canon EOS
  • Ngàm PL
  • Ngàm M42

Các phụ kiện thông thường

  • Đèn LED
  • CineMag V
  • CineStation IV
  • Màn hình video để điều khiển trực tiếp trên Camera
